クロスYベルト取付例・使用例
固定ベルトが横タイプと縦タイプの2種類があります。
固定ベルト 横タイプ
![](https://image.jimcdn.com/app/cms/image/transf/dimension=304x10000:format=png/path/s0d5e67f5c4190ebf/image/ie6bd7461ce78233b/version/1646706646/image.png)
固定ベルトを、少し高めの位置にセッティングします。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s0d5e67f5c4190ebf/image/i95d147069ed69c75/version/1642492813/image.png)
車椅子の場合は、背折れフックなどに掛けると安定します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=309x10000:format=jpg/path/s0d5e67f5c4190ebf/image/if4c22d3b3531f3bc/version/1646706652/image.jpg)
固定ベルトが落ちないように工夫。
ずり落ち防止ベルトをお使いいただくと効果的です。(R2から横タイプに付属で付きます)
結束バンドも手軽です。(写真は結束バンドを使用)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=348x10000:format=jpg/path/s0d5e67f5c4190ebf/image/id1fb8bce3a17eb95/version/1646706678/image.jpg)
横ベルトタイプで背面に隙間ができる場合は、固定ベルトをやや上部から引き上げるようにセットすると有効です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=371x10000:format=jpg/path/s0d5e67f5c4190ebf/image/i934dc75627c08552/version/1642493001/image.jpg)
座位保持装置に付ける場合は、特注対応します。
(長さや面ファスナー位置など)

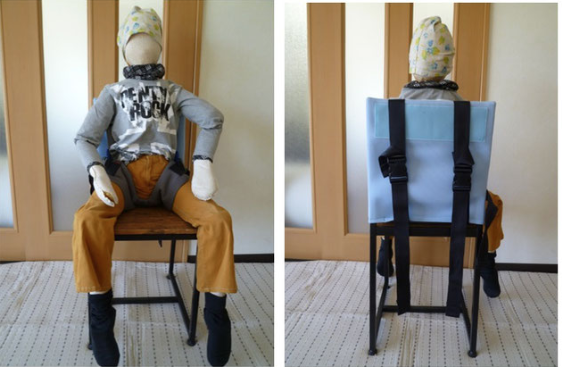

固定ベルト 縦タイプ
縦タイプは、座席の座面と背もたれの間に固定ベルトを通す隙間が必要です。
カーシート、バケットシート、ベンチシートなどは縦ベルトタイプが適しています。
縦ベルトタイプなら採型モールドクッションでも使用できます。
色々な椅子に付けてみました(縦ベルト)
参考事例として紹介 ※このような椅子で使うことを推奨するものではありません。
下の画像をクリックすると拡大します。
